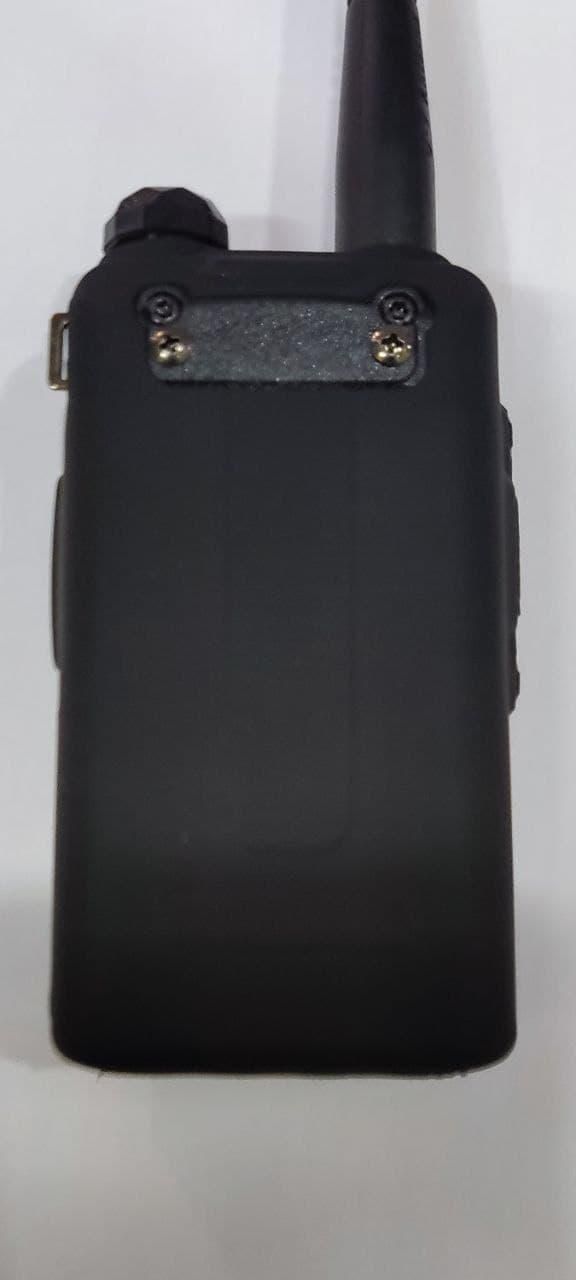

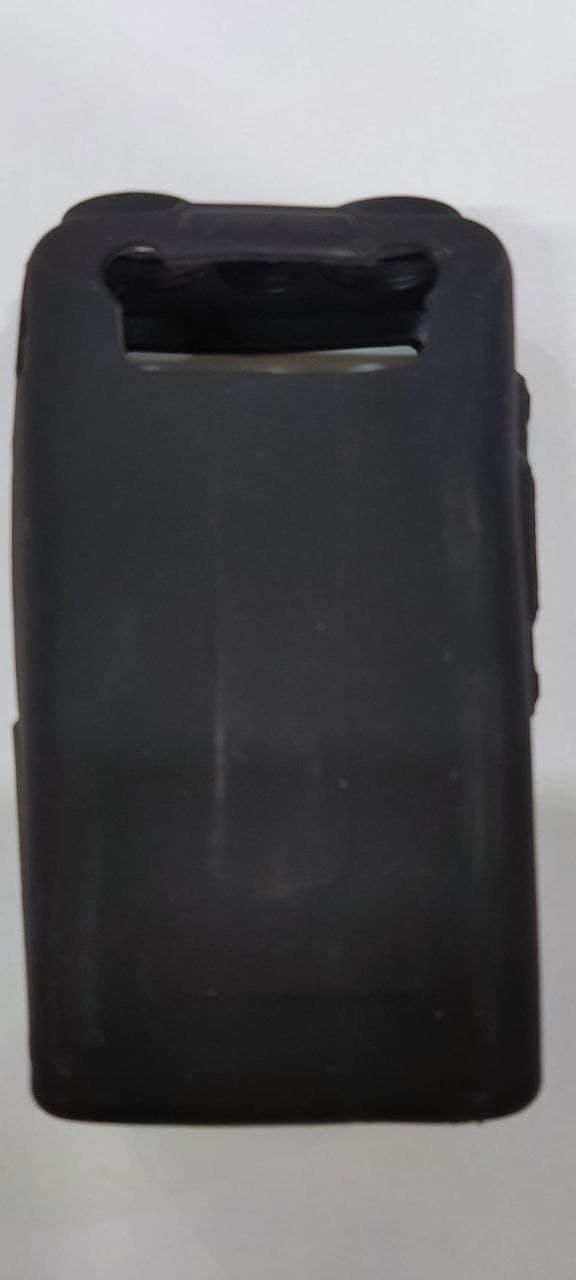

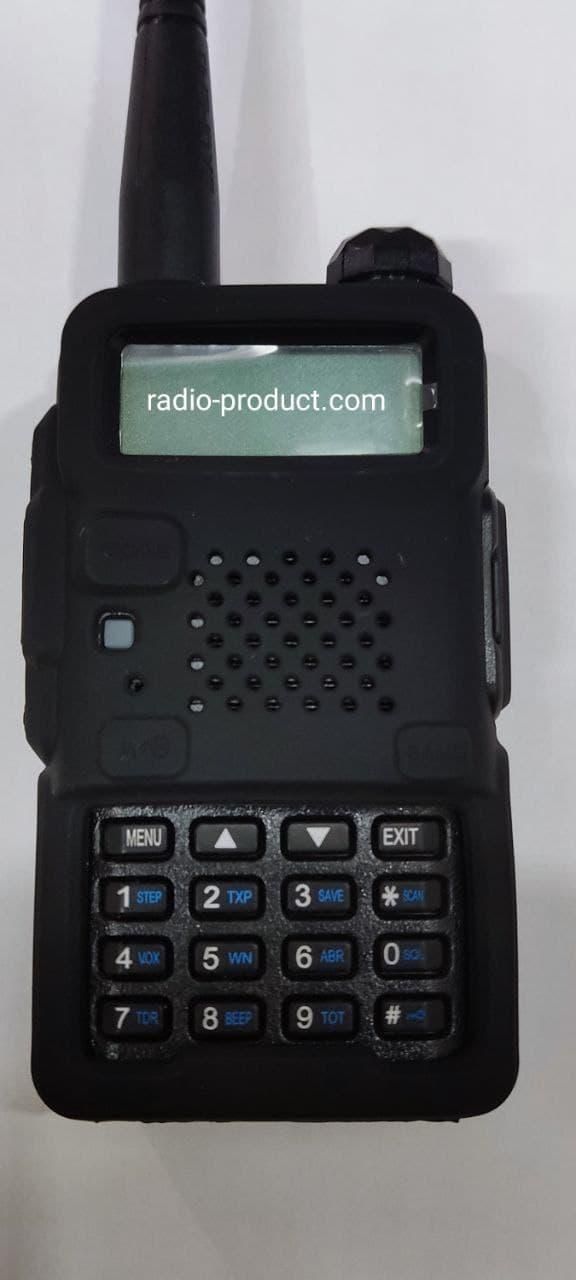

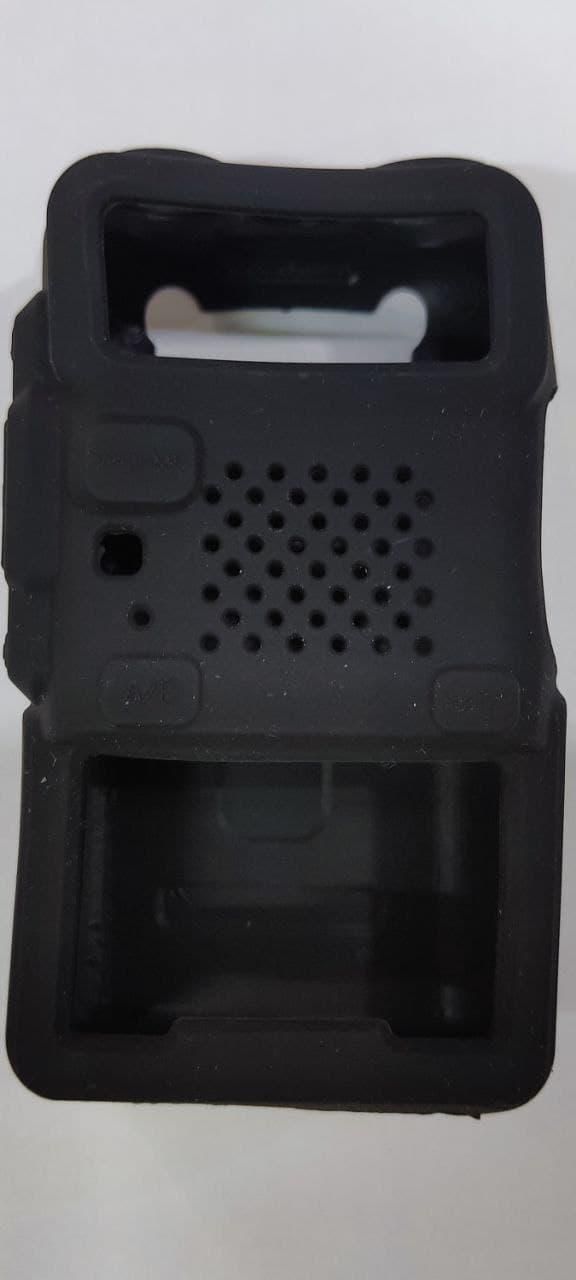

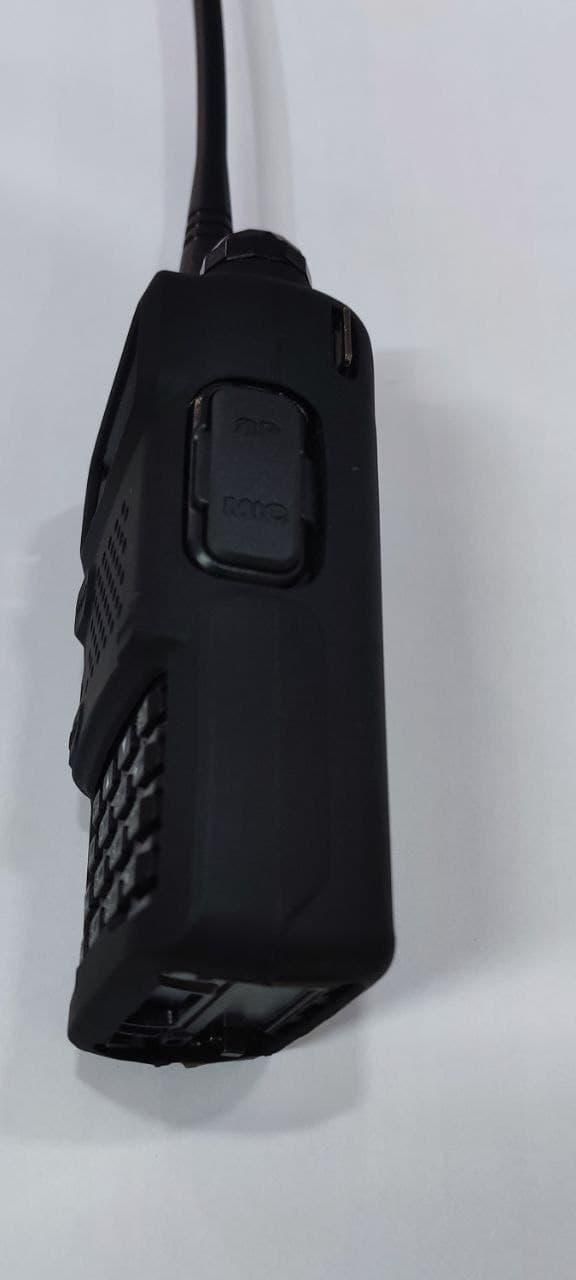

Чехол силиконовый для радиостанций Baofeng UV-5R, Voyager Air Soft, etc

Оригинальное описание от производителя:

По просьбам радиолюбителей в полную версию SW2016/2019 вместо блока УКВ (многим УКВ не надо) поставил диапазонные ФНЧ. Раз платы уже получаются другие, то заодно внес некоторые изменения. А именно:

1. Часть транзисторов в коммутации заменил на цифровые в которых цепь базы имеет 2 встроенных резистора. Значит меньше мелких элементов придется паять.
2. Выводные диоды в ВЧ коммутаторах RX-TX заменил на диодные сборки BAS70-05. Так меньше ошибок будет при сборке, а то иногда путают полярность диода и не могут найти причину. Да и штыревых диодов меньше, значит меньше ножек обкусанных на столе будет.
3. В схеме изменил управление мощностью и формирователя посылок телеграфа. Мощность регулируется более плавно от нуля до максимальной, и лучше форма посылок телеграфа. И деталей при этом меньше.
4. Вместо кварца 39 мгц поставил генератор. Все-таки с ним стабильность лучше, чем просто кварц. И не дефицит сейчас.
5. Микросхему смесителя ADG774 заменил на меньший корпус QSOP16 а то в корпусе SO16 пошли китайские подделки. А эта дешевле вполовину, и подделок нет.
6. Питание драйвера BFG591 перевел на стабилизированное 8 вольт. Из соображений надежности. Часто палят повышенным напряжением более 20 вольт. Все выдерживает кроме драйвера. Поэтому ОС на выходном каскаде RD16HHF1 уменьшил, что бы хватало раскачки с запасом от 8 вольт питания. И BFG591 до ограничения при этом не доходили.
7. Немножко лучше стало по технологичности, и проще при снятии оконечника в случае замены вых транзисторов. КСВ-метр сейчас на основной плате, и не мешает как раньше при демонтаже. Антенное гнездо теперь одно, а вместо гнезда УКВ поставил клеммы питания.

Работает чисто, и хорошо, по передаче так же, а форма ВЧ сигнала на НЧ диапазонах 1.8-3.6 мгц конечно лучше на полной мощности за счет выходных ФНЧ.


Появился диапазон от 30 до 225 КГц.

Общие характеристики:


1. Диапазон частот КВ 0,1-30 мгц LSB,USB,CW, DIGI
2. Выходная мощность по всем диапазонам в легком режиме (LP) 15-18 ватт, и 40-50 ватт (HP) Регулировка мощности от нуля.
3. Диапазон УКВ убран, вместо него поставлены диапазонные ФНЧ.
4. Чувствительность на КВ без УВЧ не хуже 0,5 мкв, с УВЧ 0,25 мкв
5. Динамический диапазон по блокированию на КВ выше 100 ДБ
6. Подавление несущей более 60 ДБ
7. Первая ПЧ 45 мгц с полосой 15 кгц
8. Вторая ПЧ 6 мгц с полосой 2,7 кгц SSB и 0,5 кгц CW. (полоса переключается в любом режиме коротким нажатием FUN)
9. Имеется встроенный телеграфный ключ с программными регулировками
10. Имеется управление подачей-снятием ВЧ при переходе прием-передача (секвенсор) и выход для управления внешним усилителем.
11. Имеется режим передачи непрерывной несущей “tune”для настройки внешнего усилителя мощности
12. Потребляемый холостой ток в режиме приема при питании 13,5 – 300 ма
13. Потребляемый ток при передаче на КВ 3-4 ампер в легком режиме (LP), и 8-10 ампер полный режим (HP)
14. В режиме молчания ток при передаче в SSB 750 ма
15. Габарит 175 Х 185 Х 67 мм
16. Вес около 1 кг.
