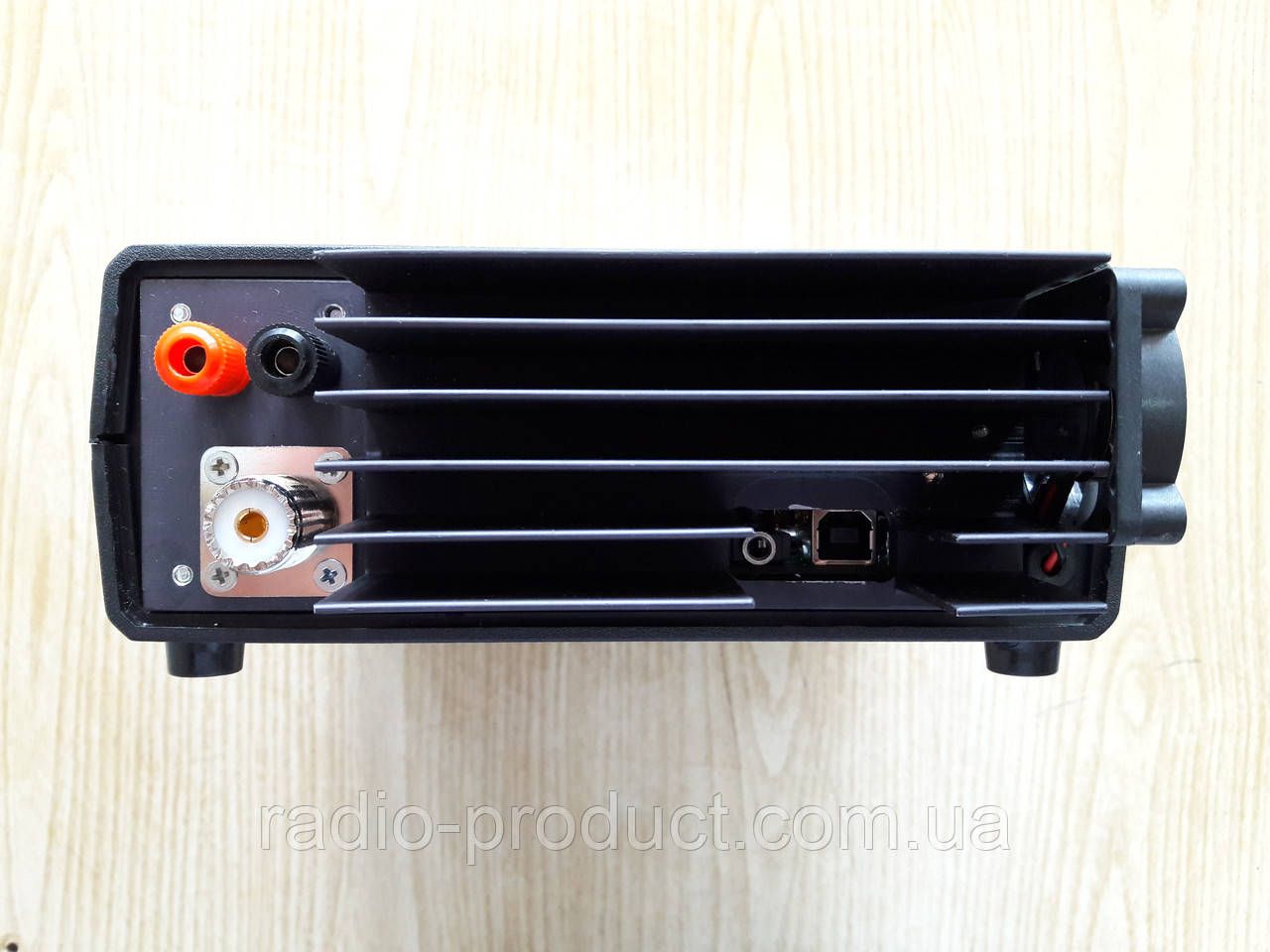

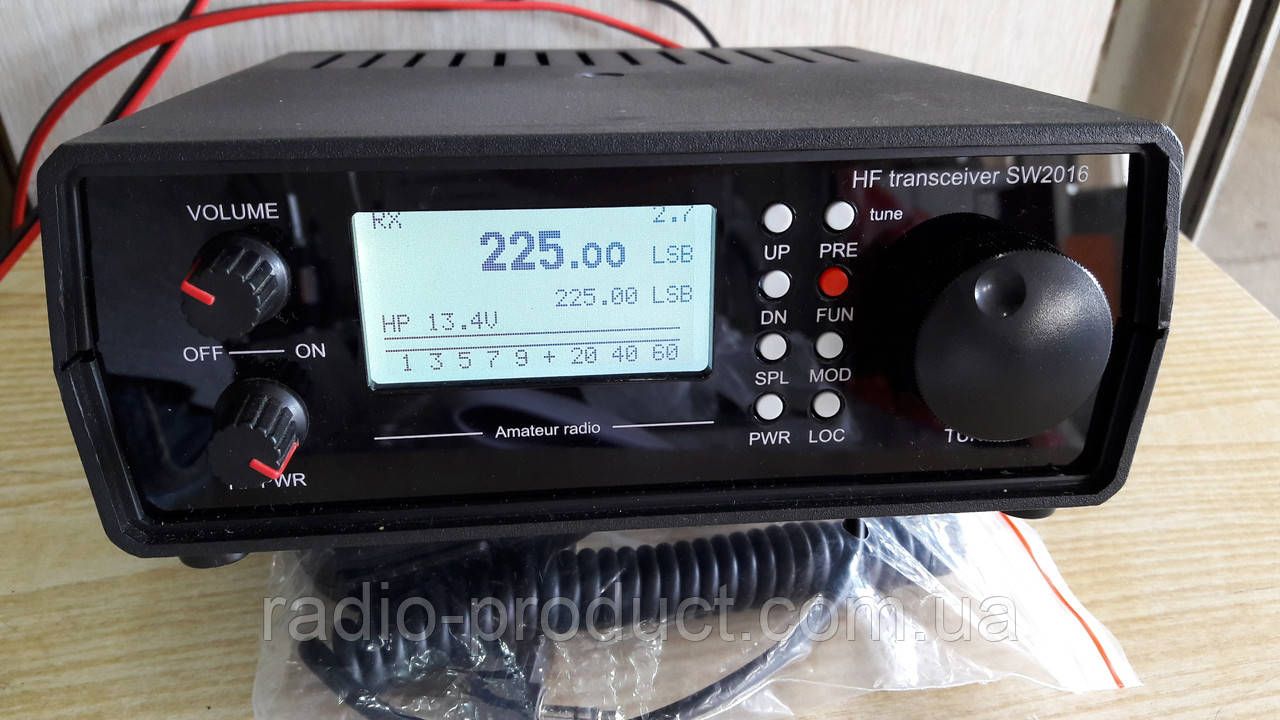

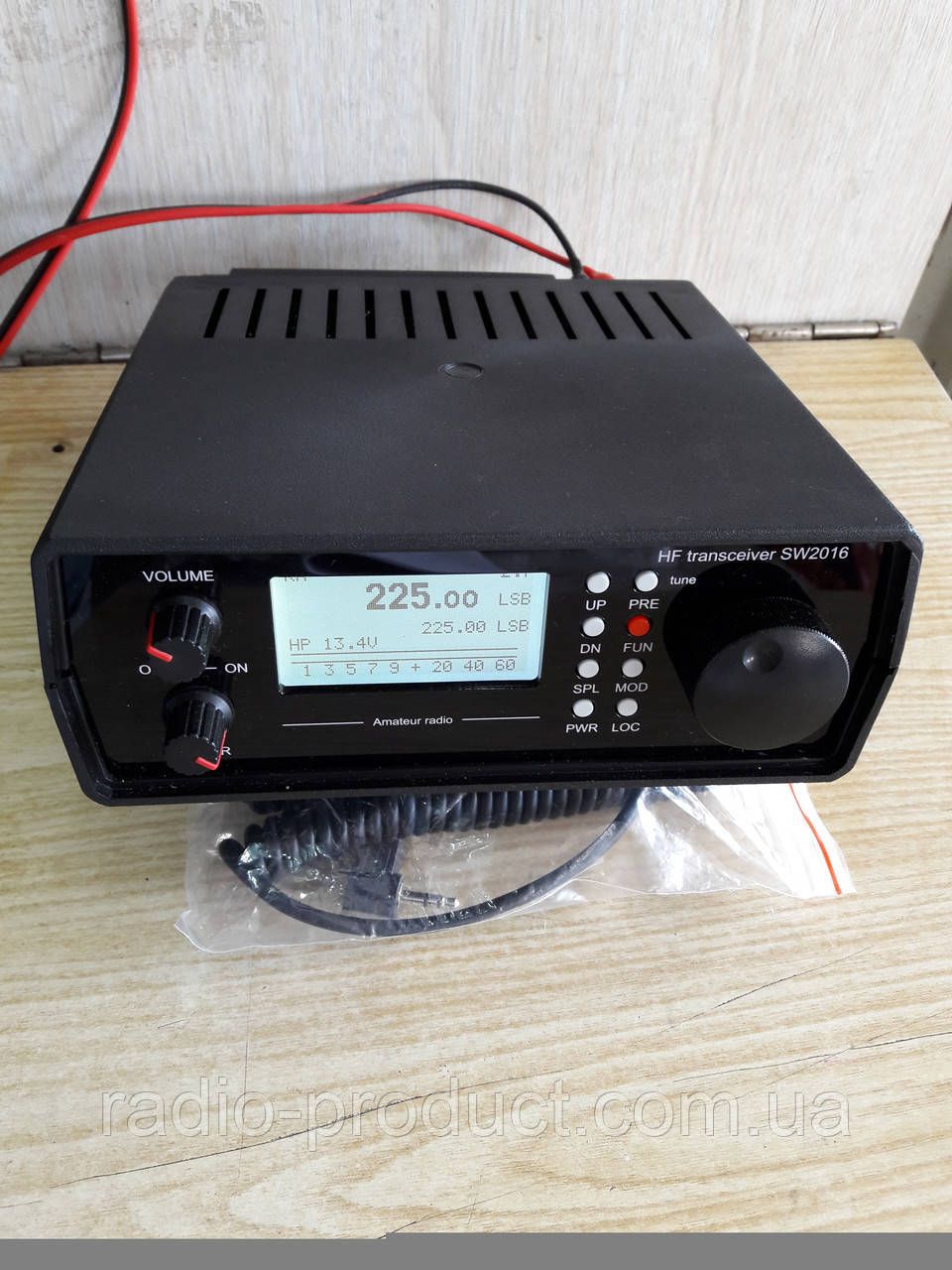

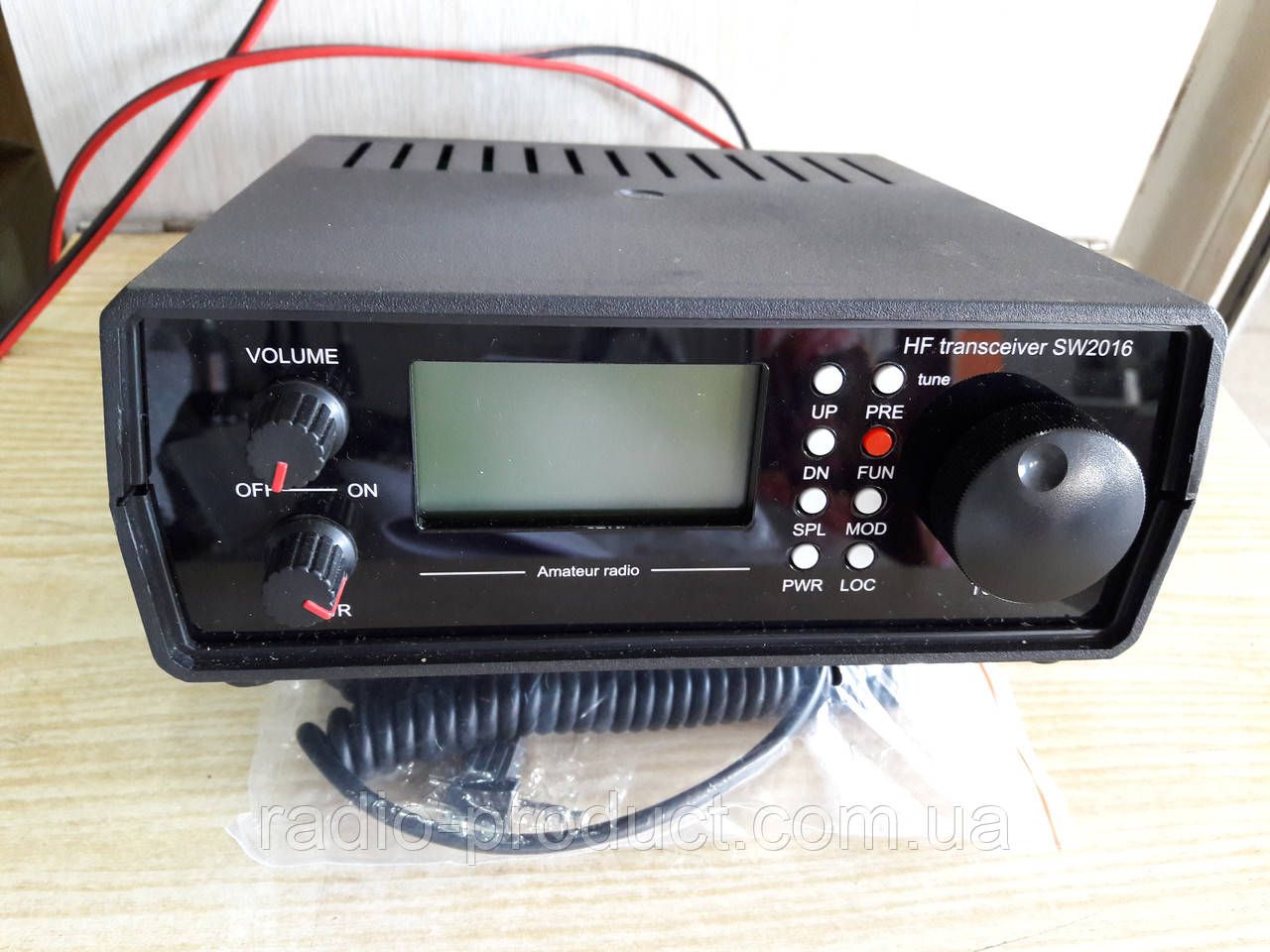

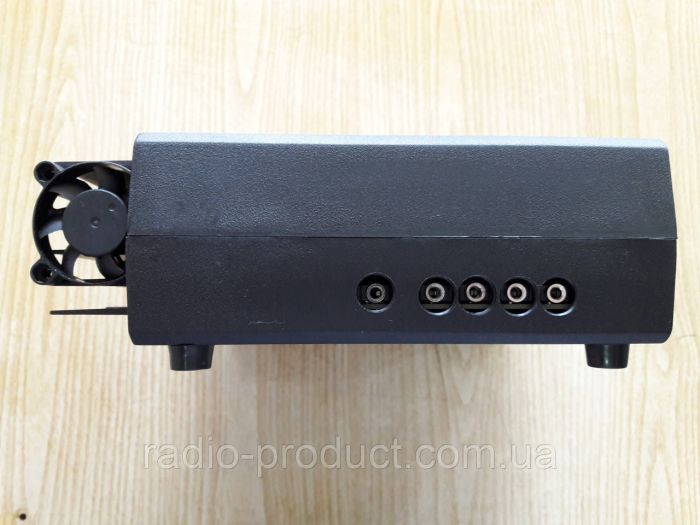

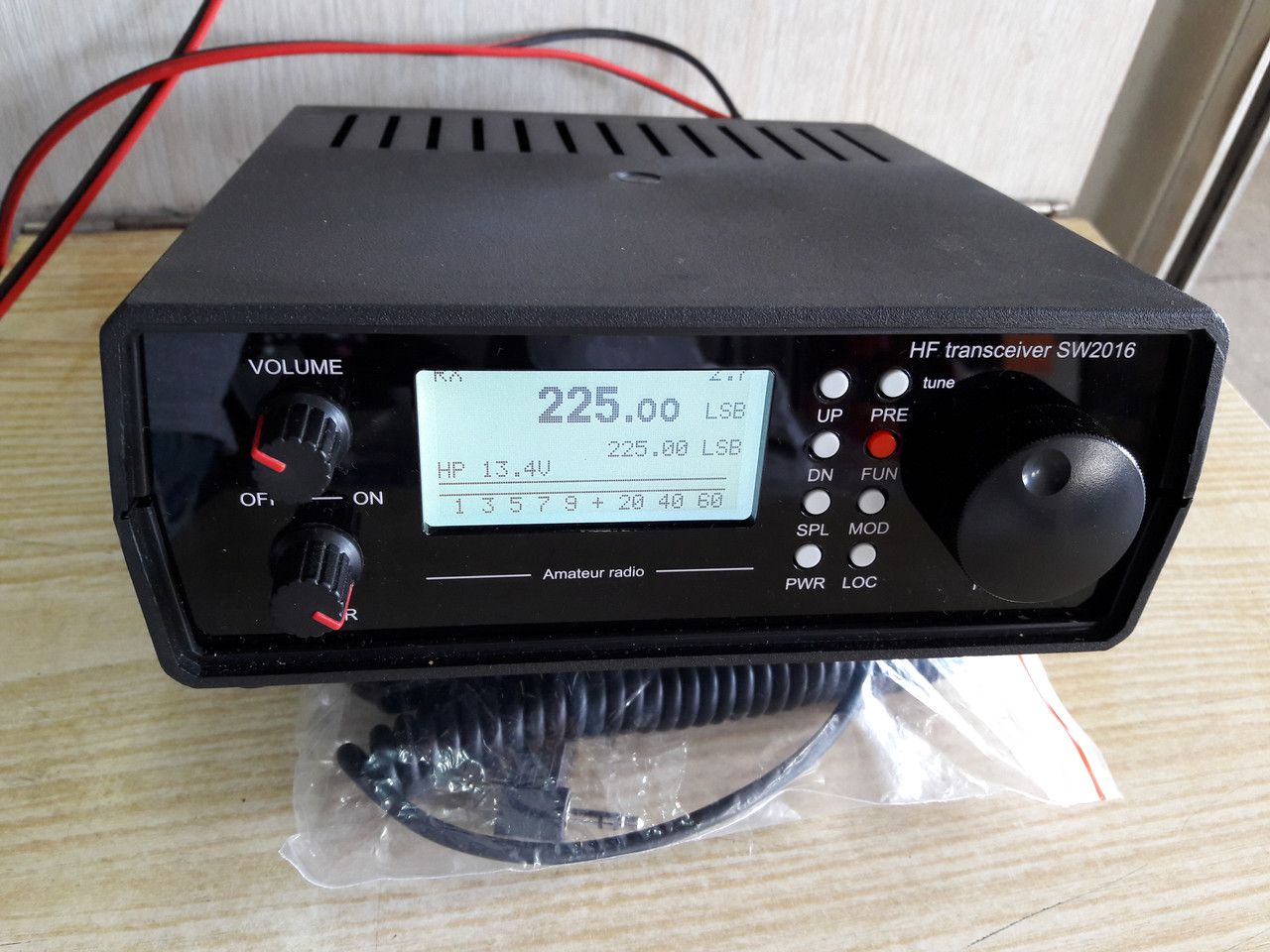

КВ трансивер SW-2019

Оригинальное описание от автора:

В этой версии по функциям, и возможностям осталось все, как и было в предыдущей версии Mini SW2013_v5, но модернизирована схема и конструкция по аналогии с полной версией SW2015. А именно произошли следующие изменения:

1. Часть транзисторов в коммутации заменил на цифровые, в которых цепь базы имеет 2 встроенных резистора. Значит, меньше мелких элементов придется паять.
2. Выводные диоды в ВЧ коммутаторах RX-TX заменил на диодные сборки BAS70-05. Тоже упрощает монтаж и вероятность ошибок.
3. Изменил узел управления мощностью и формирователь посылок телеграфа. Так более оптимально получается.
4. Вместо кварца 39 мгц поставил генератор. Стабильность и точность частоты с ним лучше, чем просто кварц. Тем более что генераторы не дорогие и не дефицит.
5. Микросхему смесителя ADG774 заменил на меньший более современный, и более дешевый корпус QSOP16.
6. Питание драйвера BFG591 перевел на стабилизированное питание 8 вольт. Из соображений надежности при повышенном напряжении питания.
7. Измеритель выхода задействовал от датчика КСВ вместо отдельной цепи.
8. Антенное реле, которое клацало при включении передачи, поставил меньшего габарита, и теперь переключение стало бесшумное.
9. Изменил входную часть ПЧ после первого смесителя, так что бы убрать единственный настраиваемый контур 45 мгц. Теперь после сборки по приему настраивать нечего, а только лишь по передаче подстроечными резисторами выставить токи покоя, уровень мощности, баланс модулятора, и уровень микрофона.
